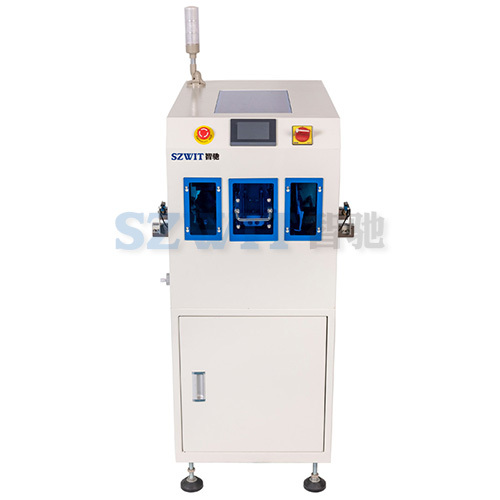

吸送一体机吸送一体上板机

用于SMT生产线第一个工序：自动运送PCB或PCBA至下一个工序。这种机型具有传统料框式上板和真空式吸板两种工作模式。单面板和双面板互换式生产，生产单面板时采用吸板模式，实现PCB的升降及吸附、运送工作；生产双面板时采用料框式上板模式，使生产更灵活快捷，提高生产效率，节约人工成本。

在线留言

联系我们

分类：

咨询电话：

产品描述

商品名称: 吸送一体机吸送一体上板机
商品编号: 406

主要功能：

用于SMT生产线第一个工序：自动运送PCB或PCBA至下一个工序。这种机型具有传统料框式上板和真空式吸板两种工作模式。单面板和双面板互换式生产，生产单面板时采用吸板模式，实现PCB的升降及吸附、运送工作；生产双面板时采用料框式上板模式，使生产更灵活快捷，提高生产效率，节约人工成本。
特点：

1、整体采用钢结构设计，纯钣金焊接，外观高温喷涂处理。
2、控制系统采用松下PLC，触摸屏界面操作，人机对话方便。
3、升降设定步距：10mm、20mm、30mm、40mm
4、调宽部分采用雷赛步进电机，配套精密滚珠丝杆，运行平稳，传动效率高，同步性能好并且耐用。
5、推板部分采用雷赛步进电机配合线直线导轨推动
6、吸板方式采用真空吸板方式，每次可堆叠 PCB100-150片（根据PCB厚度决定）。
7、吸板功能依照PCB大小尺寸可测量输入，通过触摸屏一键完成调宽。
8、吸板结构的升降采用雷赛闭环电机，上升稳定，定位精准，速度可设定。
9、内置故障检索功能及安全检测系统，异常时声光报警；
10、采用背景拟制式光电传感器，适用各种颜色线路板，感应灵敏。
11、配有SMEMA信号端口，可与其它设备进行在线自动化联机运行，快速对接。

规格参数：

型号	WIT-PC250AB	WIT-PC330AB	WIT-PC390AB
外形尺寸（L×W×H）	1480×760×1450(mm)	1957×930×1500(mm)	2209×1200×1627(mm)
适用料框尺寸（L×W×H）	355×320×563(mm)	460×400×563(mm)	535×460×570(mm)
PCB 大小（L×W）	50×50~330×250(mm)	50×50～460×330(mm)	50×50～530×390(mm)
供给气压	5KGf/cm²
供给电压	AC220V 50/60HZ
功率	500W
传输高度	900±30（mm）
PCB 厚度	0.6-4mm
PCB 运输方向	左→右或右→左(选配)
料架升降步距	10，20，30，40（mm）
控制方式	PLC+触摸屏
