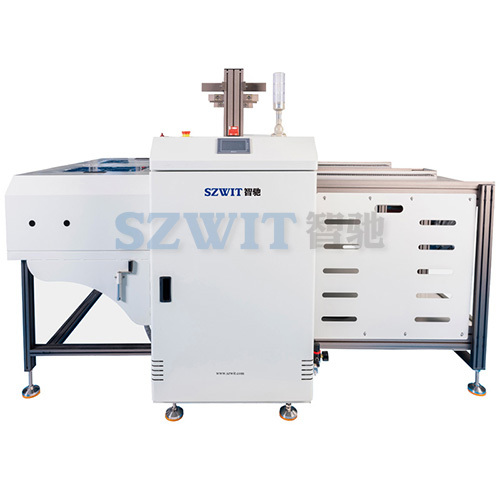

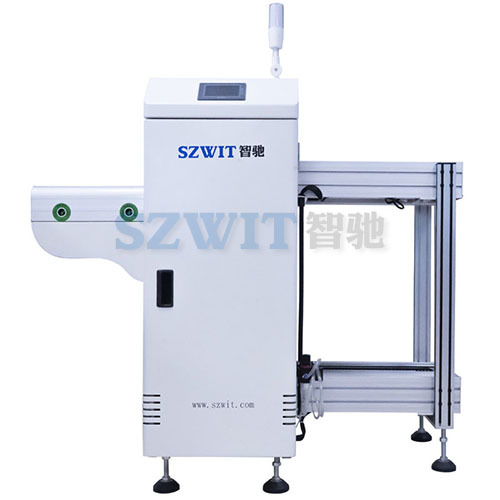

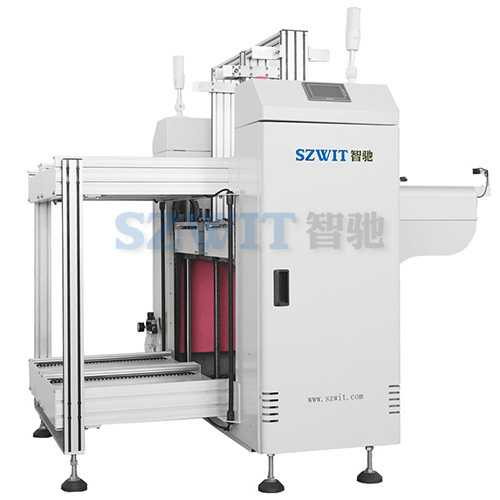

上板机 PCB上板机 SMT上料机全自动送板机

用于SMT/DIP/测试生产线始端，接到下位机要板信号后，通过输送和定位系统，可以将PCB/PCBA从料框中自动送入下一个工序的运输导轨上，实现自动供应PCB/PCBA功能，减少人工操作时间，提高生产效率。

在线留言

联系我们

分类：

咨询电话：

产品描述

商品名称: 上板机 PCB上板机 SMT上料机全自动送板机
商品编号: 403

主要功能：

特点：

1、整体采用钢结构设计，纯钣金焊接，外观高温喷涂处理。
2、控制系统采用三菱PLC，触摸屏界面操作。
3、精密滚珠丝杆与双导向轴结合驱动料框升降；保障料框升降稳定，升降可设定:10,20,30,40mm。
4、四位气缸固定料框，移位稳定。
5、推板采用步进电机驱动，稳定，速度可调
6、光电保护，异常时声光报警
7、配有SMEMA信号端口，可与其它设备进行在线自动化联机运行，快速对接。

规格参数：

规格型号	WIT-PCB250A	WIT-PCB330A	WIT-PCB390A	WIT-PCB460A	WIT-PCB510A
外形尺寸（L×W×H）	1075×765×1230(mm)	1210×848×1200(mm)	1360×925×1224(mm)	1360×958×1224(mm)	1605×1005×1224(mm)
适用料框尺寸（L×W×H）	355×320×563(mm)	460×400×563(mm)	535×460×570(mm)	535×530×570(mm)	630×530×570(mm)
PCB 大小（L×W）	50×50～L350×W250(mm)	50×50～L455×W330(mm)	50×50～L530×W390(mm)	50×50～L530×W460(mm)	50×50～L625×W510(mm)
供给气压	5KGf/cm²
供给电压	AC220V 50/60Hz
功率	300W
传输高度	900±30（mm）
PCB 厚度	0.6-4mm
PCB 运输方向	左→右或右→左(选配)
料架升降步距	10，20，30，40（mm）
控制方式	PLC+触摸屏
